Механизм подъема и опускания электродов
Устройство подъема и опускания электродов состоит из двух основных частей: электродного кронштейна и электродной стойки.
Держатель электрода состоит из трех комплектов проводящих поперечин из композитного медно-стали, трех комплектов механизмов зажима и освобождения электродов и трех проводящих зажимов электродов.
Электродный рычаг представляет собой композитный проводящий кронштейн из медной стали, полностью охлаждаемый водой. Все три части композитных проводящих рычагов из меди и стали имеют коробчатую форму и подвергаются принудительному водяному охлаждению для обеспечения достаточной термической прочности и жесткости. Композитный проводящий рычаг из медной стали является одновременно проводником электродного тока и опорой для электрода. По сравнению с традиционными проводящими медными трубками и поперечинами он имеет более низкий импеданс, меньший вес и лучшую жесткость. Для уменьшения диаметра круга распределения электродов передняя часть двух краевых фазовых плеч выполнена в виде изогнутой внутрь Т-образной конструкции. Угол между краевой фазой и средней фазой можно сделать больше, а безопасное расстояние между ними можно сделать очень маленьким, что позволяет эффективно уменьшить диаметр делительной окружности электрода. Устройство для зажима электродов размещено в траверсе, что обеспечивает хорошие рабочие условия. Он зажимается тарельчатой пружиной и освобождается гидравлическим цилиндром, что обеспечивает надежную работу и простоту обслуживания и регулировки. Зажимное устройство трех траверс имеет одинаковые конструктивные размеры и хорошую взаимозаменяемость. Между каждой фазной траверсой и колонной установлены изолирующие детали, обеспечивающие надежную изоляцию при работе в горячем состоянии. Метод соединения стойки и поперечины представляет собой высокопрочное болтовое соединение (поставляется продавцом с натяжителем болта), а поперечину можно слегка отрегулировать в положении сборки, чтобы обеспечить правильное положение трехфазных электродов.
Электродные рычаги
Гидравлический масляный цилиндр
Поднимите заднюю часть средней фазовой поперечины так, чтобы вся большая токовая система расположилась в пространственном треугольнике.

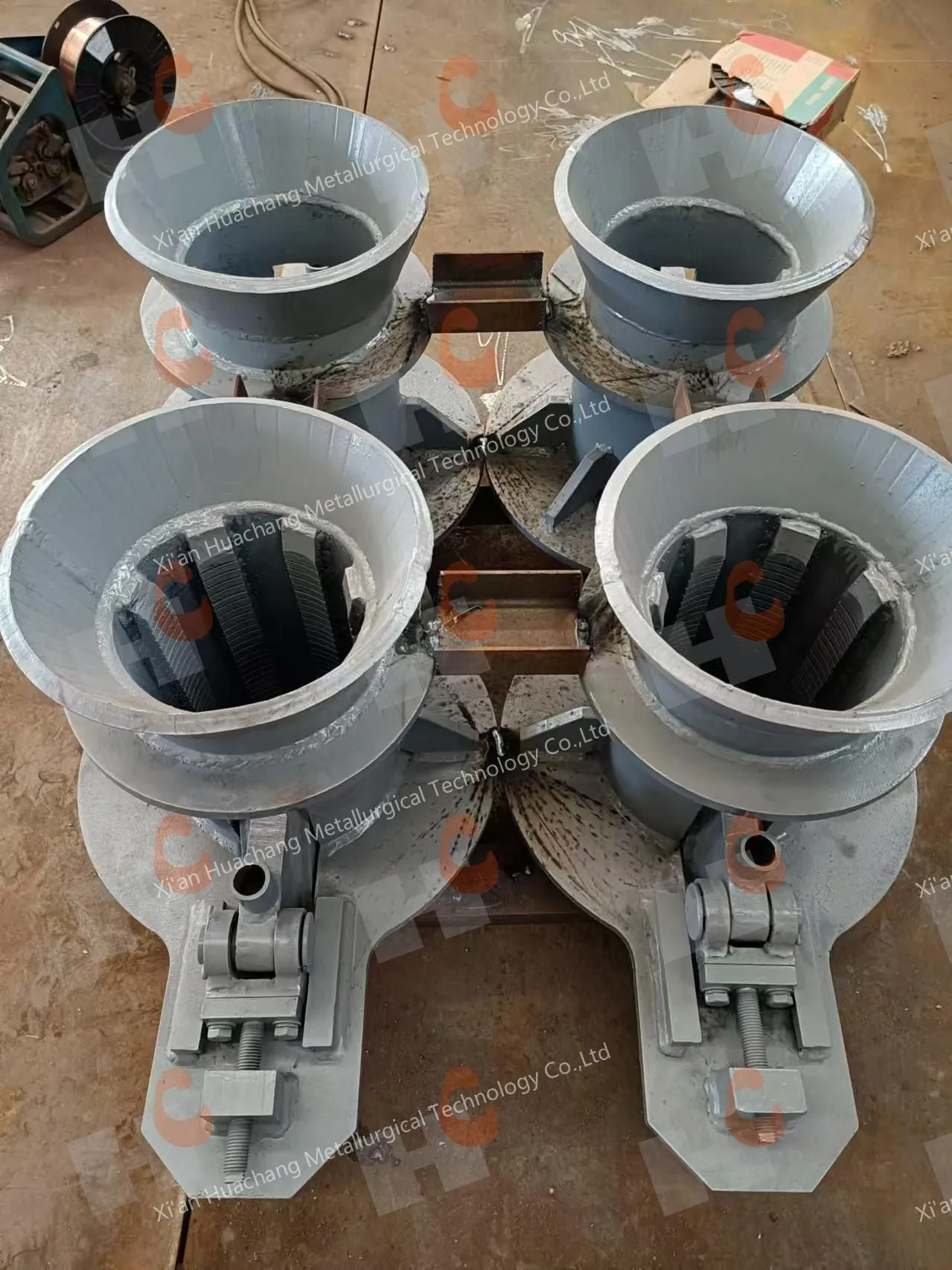

Зажим проводящего электрода изготовлен из кованого медного сплава, который обладает высокой термостойкостью, коррозионной стойкостью и хорошей проводимостью.
Электродная колонна включает в себя колонну, устройство направляющего колеса колонны, гидроцилиндр подъема электрода и концевой выключатель.
Поверхность сварной направляющей с обеих сторон колонны закалена.
Гидроцилиндр подъема электрода представляет собой плунжерный цилиндр с шарнирным подшипником на головке и сферической формой на конце. Масляный цилиндр установлен на сферическом основании и соединен с колонной через соединительный вал.
Соединение электродов
Электродная колонна
